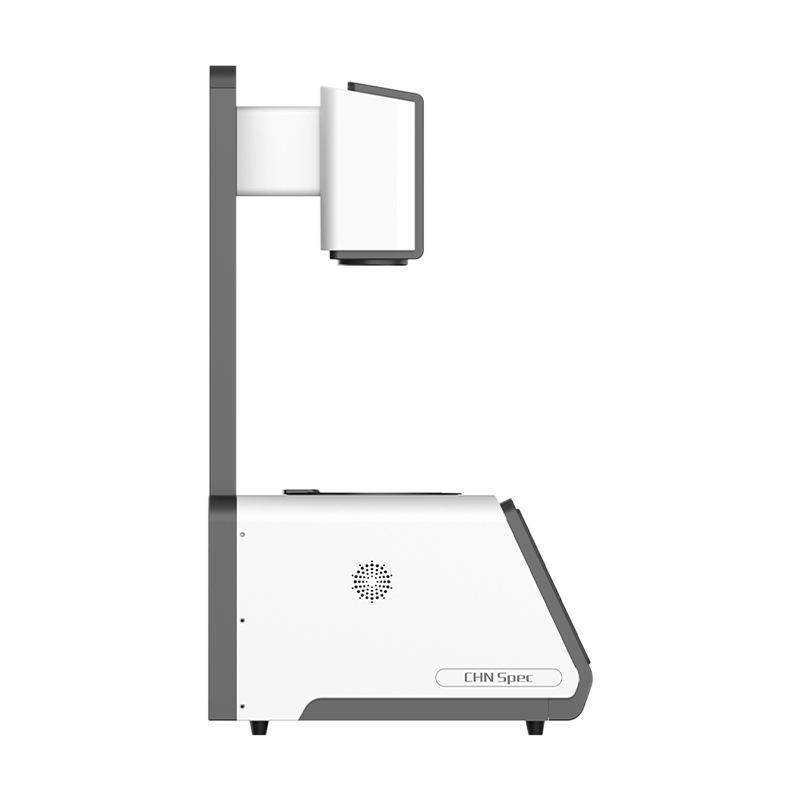

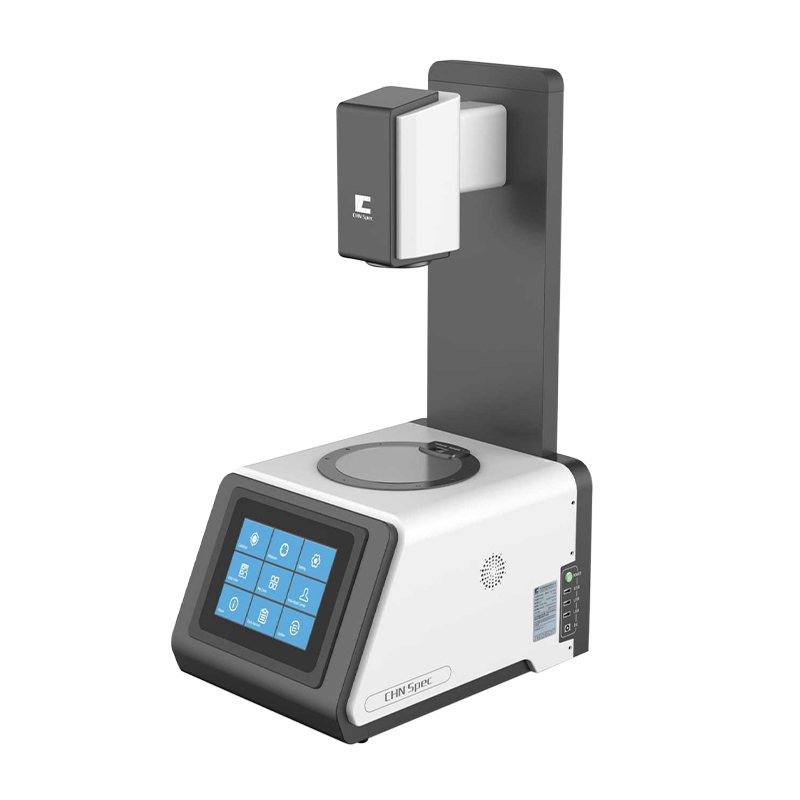

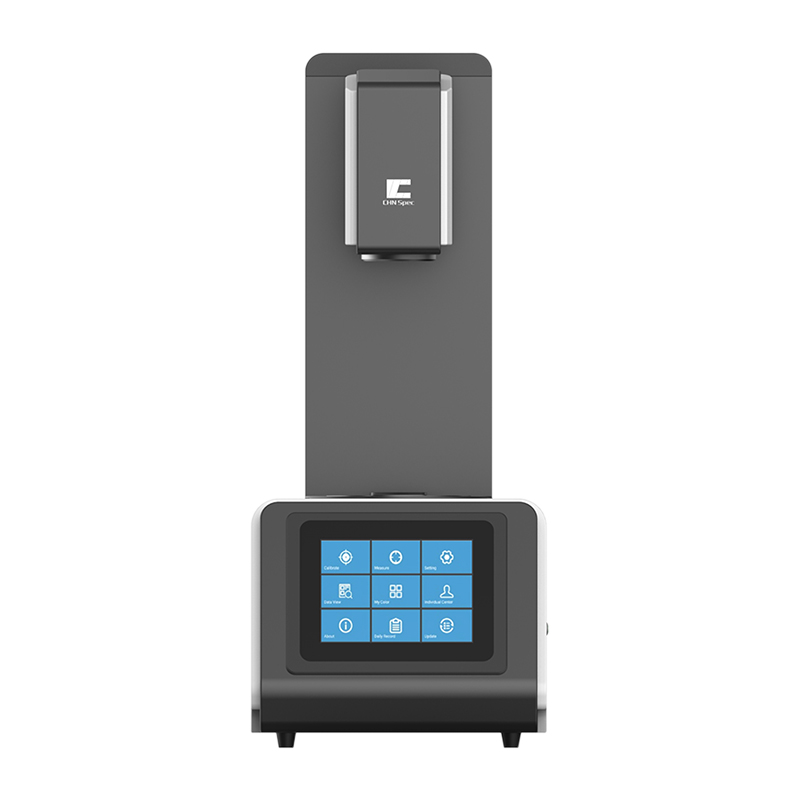

TH-200透過率成像分析儀

二維碼

微信

新浪微博

QQ空間

豆瓣網

百度貼吧

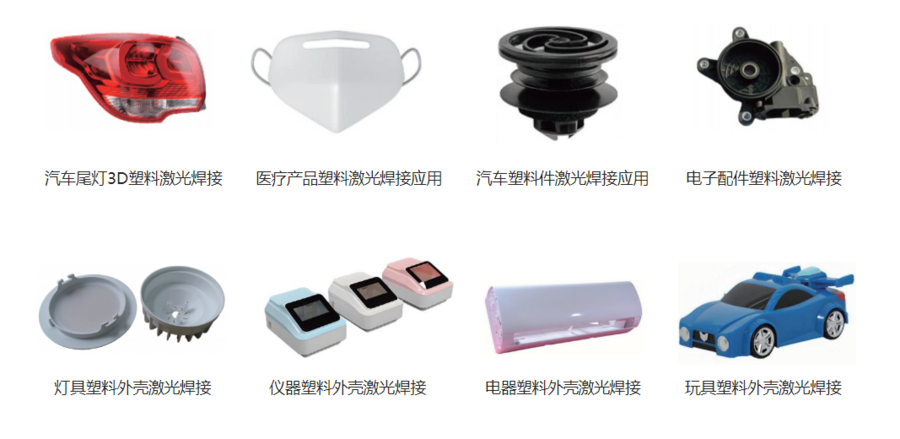

彩譜TH-200透過率成像分析儀，專注于塑料激光焊接透光率檢測與成像分析。其可全畫面掃描焊接塑料件，多點同時檢測確保無遺漏，支持自定義檢測區域與透光率范圍，自動判斷焊接質量OK/NG。設備搭載850-980nm可選波長，0-100%透光率檢測范圍，單次測量<0.9秒，內嵌Win10系統工業平板，操作便捷。適用于汽車尾燈、醫療產品、電子配件等多領域塑料激光焊接質量檢測，以快速精準的特性助力生產質控。

PDF下載

產品詳情

一、產品特點

全畫面掃描：對焊接塑料件的透光率進行全方位掃描，多點同時檢測，確保檢測全面。

靈活設置：可自由定義檢測區域，設置透光率范圍，滿足不同需求。

自動判斷：自動提取檢測區域的透光率和焊接質量情況，準確判斷OK或NG。

多點測試：適用于樣品的多點測試，有效避免漏測。

操作方便：測試操作簡單便捷，即使非專業人員也能輕松上手。

速度極快：一秒之內完成測量，提高工作效率。

二、技術參數

型號	TH-200
波長	850nm、905nm、915nm、940nm、980nm，可選任一波長
透光率范圍	0-100%
單次測量時間	＜0.9秒
測量重復性	0.5%
測量精度	0.01%
最大測量尺寸	150*150mm
最大檢測距離	250mm
校準方式	自動校準
可測量參數	多點透光率、最大值、最小值、平均值、透光率隨時間變化曲線、焊接質量檢測
測量方式	垂直照射，多點全面同時檢測
電腦	內嵌工業級平板電腦
操作系統	Win10
可選附件	校驗片、校準證書
